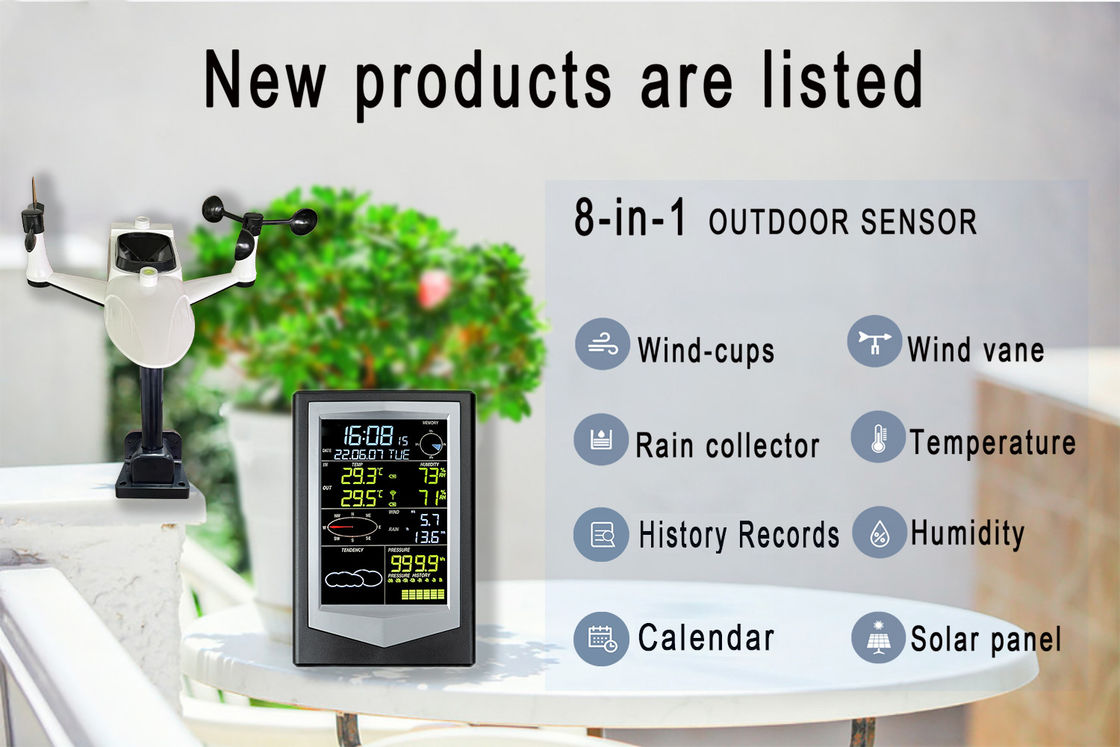

WS3040 Высокоинтегрированная беспроводная метеорологическая станция низкое энергопотребление быстрая установка

Содержание


Введение в функцию

Технические параметры

Инструкции на экране

Описание кнопки

Настройки кнопок

Инструкция по сборке

Шаги использования препарата

Предупреждения

1. Метеорологическая станция, функции обнаружения: температура в помещении, температура на улице, влажность в помещении, влажность на улице, скорость ветра, направление ветра, давление воздуха, осадки.
2. Машина поставляется со своей собственной памятью, и данные автоматически переписываются после одного года хранения.
3. Эта машина имеет специальное программное обеспечение для ПК, которое может читать и просматривать исторические данные через соединение кабеля данных, а также может загружать данные и хранить их на стороне ПК.
4. Эта машина разделена на внутренний и наружный модули, которые передаются беспроводным способом по частоте 433M, и не препятствуют и не мешают в пределах 100 метров.
5. Машина обновляет один кусок данных каждые 40 секунд, а машина хранит один кусок исторических данных каждые 30 минут.






   Технические параметры

   A>Параметры помещения.

5. 1.Вечный календарь: формат отображения: год, месяц, деньД-М-М-Д.2.Дисплей часов: формат отображения времени: 24-часовой формат.3. Диапазон температуры: 0°C~60°C(32°F~140°F), разрешение: 0,1°C, точность: ±1°C.4Диапазон влажности: 20%~99%, разрешение: 1%, точность: ±5%.5Диапазон давления воздуха: 600 ~ 1100 mpa, разрешение: 0,1 hpa, точность: ± 3 hpa.6. будильник: мигает и звучит в течение 1 минуты.7Сухое питание батареи: щелочная сухая батарея напряжением 3 × LR6AA1.5V.8Продолжительность аккумулятора: около 2 ~ 4 месяцев, пожалуйста, используйте внешнее питание, когда подсветка часто используется для освещения.9. Источник питания: USB-кабель передачи данных или источник питания может быть постоянным 5В.10. обнаружение низкого напряжения: значок мигает, чтобы указать на замену батареи.

5.

   B>Параметры наружной установки

5. 1. Диапазон температуры: -40°C~60°C(-40°F~140°F), разрешение: 0,1°C, точность: ±1°C.

   2Диапазон влажности: 20%~99%, разрешение: 1%, точность: ±5%.

   3Диапазон скорости ветра: 0 ~ 50 м/с, разрешение: 0,1 м/с, точность: 1 м/с.

   4Направление ветра: направление ветра отображается в восьми направлениях: E, S, W, N, SE, NE, SW, NW.

   5- Диапазон осадков: 0~9999 мм, разрешение осадков: 0.4 мм.

   6Передача данных: частота передачи данных один раз в 40 секунд.

   7Режим передачи: беспроводная передача на частоте 433 МГц, эффективная в пределах 100 метров от расстояния передачи (в случае отсутствия препятствий и помех).

   8Сухое питание от батареи: щелочная сухая батарея напряжением 2 × LR6AA1.5V.

   9Продолжительность аккумулятора: 4-6 месяцев.

   10. обнаружение низкого напряжения: значок мигает, чтобы попросить заменить батарею.

   11Водостойкость: 3-й уровень.


   Инструкции на экране


   LCD полный дисплей этого устройства, после того, как пользователь заряжает батарею, все значки будут отображаться в течение двух секунд.





   A1.A2. Опцион не имеет этой функции

   A3. Символ будильника, пользователь устанавливает будильник, и символ будильника отображает текущий.

   Часы, пользователь может вручную нажать кнопку для установки,

   A5. Вечный календарь, пользователи могут вручную нажать кнопку, чтобы установить вечный календарь,

   A6. Внутри помещения дисплей температуры, пользователь может настроить модуль настройки (°C/°F).

   A7. Дисплей сигнализации, пользователи могут настроить высокую и низкую сигнализацию.

   A8. Дисплей наружной температуры, пользователь может настроить модуль настройки (°C/°F).

   A9. Дисплей тревоги, пользователи могут настроить высокую тревогу и низкую тревогу.

   A10. Дисплей направления ветра, E, S, W, N, SE, NE, SW, NW восемь направлений.

   A11. Карта облаков показывает, что изменение климата показывает, что облачно, солнечно, дождливо, облачно, и изменение тенденции.

   A12. символ USB, этот продукт подключен к компьютеру через USB-кабель передачи данных, т.е. символ USB отображается.

   A13. отображение хранилища данных, отображается состояние хранилища данных машины.

   A14 Показатель дня недели, пользователи могут вручную нажать кнопку для настройки.

   A15. Дисплей влажности, дисплей влажности в помещении, высокая и низкая влажность сигнализации могут быть настроены.

   A16. Дисплей влажности, дисплей наружной влажности, высокая и низкая влажность сигнализации могут быть настроены.

   A17. Дисплей осадков, может быть настроен на установку единицы, мм, дюйм, осадков высокий и низкий сигнал тревоги.

   A18. Дисплей скорости ветра, может быть настроен на установку единиц, м/с, км/ч, миль в час, узлы, bft, сигнализация скорости ветра.

   А19. Барометрический дисплей давления, настраиваемый блок настройки, hPa, inHg, mmHg, сигнализация высокого и низкого давления воздуха.

   А20. Гистограмма барометрического давления, настройка настраиваемая, гистограмма барометрического давления на 12 часов или 24 часа.



   Описание кнопки






   B1, крышка батареи, местонахождение отсека батареи.

   B2. кнопка функции MODE, нажмите и удерживайте кнопку MODE в течение 3S секунд, и ввести режим настройки, когда время мигает, предоставляя пользователям различные настройки функции.

   B3. кнопка NEXT, в режиме настройки, короткое нажатие кнопки NEXT для выбора одной функции для повторения цикла, предоставляя пользовательские настройки.

   B4. + клавиша, в режиме настройки, короткое нажатие клавиши + для выбора инкремента данных.

   B5: - клавиша, в режиме настройки, короткое нажатие - клавиша для выбора уменьшения данных.

   B6. Настройка клавиши SET/HISTORY: после установки значения сигнализации в будильнике или режиме повышенной и низкой сигнализации пользователю необходимо коротко нажать кнопку SET/HISTORY,и символ тревоги будет отображаться на экране, чтобы вступить в силу, и кнопку SET/HISTORY также можно коротко нажать, чтобы отменить символ будильника в этом режиме.

   B6. Кнопка SET/HISTORY для проверки исторических данных: в обычном рабочем режиме нажмите и удерживайте кнопку SET/HISTORY в течение 3 секунд

   Исторические данные в правом верхнем круге мигает и вступил в режим исторических данных, короткое нажатие кнопки ( - / +) для просмотра исторических данных.

   B7. Ключ LIGHT touch: короткое нажатие один раз может зажечь подсветку после 36 секунд автоматического выключения, долгое нажатие в течение 3 секунд, чтобы слушать подсветку всегда включена,отменить непрерывный свет долгое нажатие на 3 секунды, чтобы сбросить звук, 36 секунд после выключения (не рекомендуется устанавливать постоянное включение для питания батареи).

   WS3030 Опция не имеет этой функции, клавиша LIGHT touch.

   B8. USB-порт передачи данных: подключение к ПК-программному обеспечению через USB-кабель передачи данных для чтения исторических данных, хранящихся в продукте.

   Пользователь может питать продукт через USB-кабель.

   B9. Прямой ток: пользователи портов постоянного тока могут использовать источник питания DC5V для питания продукта.

   B10. Крышка: изделие помещается на опорную раму.



   Настройки кнопок

   1.>Настройка часов:В режиме загрузки, нажмите и удерживайте кнопку (MODE) в течение 3S секунд, в это время, вы можете видеть номер экрана часа мигает, указывая на то, что вы вошли в режим настройки часов,короткое нажатие кнопки (+/-) для настройки часа, короткое нажатие кнопки (Следующий) для ввода минуты, короткое нажатие кнопки (+/-) для настройки минуты, после того, как часы настроены,Нажмите и удерживайте кнопку (MODE) в течение 3 секунд для сохранения и выхода для завершения настройки.2.>Настройка часового пояса: разница во времени может быть установлена, в режиме загрузки, долгое нажатие (MODE) кнопки в течение 3S секунд, в это время вы видите цифровой мигающий экранный часов,указывающее, что вы вошли в режим настройки часов, каждое короткое нажатие клавиши (NEXT) один раз, чтобы ввести минуту, часовой пояс, часовой пояс по умолчанию 08, короткое нажатие клавиши (+ / -) для настройки часового пояса после настройки часового пояса,длительное нажатие кнопки (MODE) в течение 3 секунд для сохранения и выхода для завершения настройки.3.>Настройка и отмена сигнализации: в режиме загрузки, нажмите и удерживайте кнопку (MODE) в течение 3S секунд в это время, вы можете увидеть цифровой мигающий экранный часов,указывающее, что вы вошли в режим настройки часов, каждое короткое нажатие кнопки (NEXT) соответствует минуте, часовому поясу, будильнику, часу, выберите часы и минуты для установки будильника, короткое нажатие кнопки (+ / -) для завершения настройки,будильник должен коротко нажать кнопку (SET/HISTORY), чтобы увидеть символ будильника, настройка символа будильника вступает в силу, и символ будильника также может быть отменен в этом режиме.Нажмите и удерживайте кнопку (MODE) в течение 3 секунд для сохранения и выхода для завершения настройки.4.>Настройка даты: в режиме загрузки, нажмите и удерживайте кнопку (MODE) в течение 3S секунд, в это время вы можете увидеть номер экрана часов мигает, что указывает на то, что вы вошли в режим настройки,и затем короткое нажатие кнопки (MODE), как только дата мигает и входит в режим настройки даты, каждое короткое нажатие (NEXT) соответствует году, месяцу и дню, которые должны быть установлены, короткое нажатие кнопки (+/-) для завершения настройки,и нажмите и удерживайте кнопку (MODE) в течение 3S секунд для сохранения и выхода для завершения настройки.5.>Тревожная сигнализация и установка устройства: в режиме загрузки нажмите и удерживайте кнопку (MODE) в течение 3S секунд, и вы увидите цифровое мигание экрана в это время,с указанием, что он вступил в режим настройки; каждое короткое нажатие кнопки (MODE) переключается на мигающую дату --- мигающую температуру, соответствующую мигающей температуре,каждое короткое нажатие кнопки (NEXT) для переключения между сигналом повышенной температуры--- сигналом пониженной температуры--- дисплеем максимальной температуры --- дисплеем минимальной температуры --- переключением температурной единицы.Соответствующие настройки выбора, такие как: высокая тревога --- низкая тревога --- единица (°C / °F), короткое нажатие кнопки (+ / -), чтобы завершить настройку,сигнализация должна быть нажата на клавишу (SET/HISTORY), чтобы увидеть символ будильника, отображает символ будильника настройка вступает в силу, в этом режиме также может отменить символ будильника, тревога недействительна, долгое нажатие кнопки (MODE) в течение 3 секунд для сохранения и выхода для завершения настройки.

6. >Настройка сигнализации о влажности: в режиме загрузки, нажмите и удерживайте кнопку (MODE) в течение 3S секунд, в это время вы можете увидеть цифровой мигающий экранный часов,указывающее, что вы вошли в режим настройки; каждое короткое нажатие кнопки (MODE) переключается на мигающую дату--- мигающую температуру--- мигающую влажность, соответствующую мигающей влажности,каждое короткое нажатие кнопки (Следующий) для переключения высокой влажности сигнализации--- низкой влажности сигнализации--- максимальной влажности дисплея --- минимальной влажности дисплея проверки.7.>Соответствующий выбор контента настройки, например: высокая тревога--- низкая тревога, короткое нажатие кнопки (+ / -) для завершения настройки,сигнализация требует короткого нажатия кнопки (SET/HISTORY), чтобы увидеть символ сигнализации, отображает символ будильника настройки, чтобы вступить в силу, в этом режиме также может отменить символ будильника, тревога недействительна, долгое нажатие (MODE) кнопки в течение 3 секунд, чтобы сохранить и выйти, чтобы завершить настройку.
7. >В режиме загрузки, нажмите и удерживайте кнопку (MODE) в течение 3S секунд, в это время вы можете видеть цифровой мигающий экранный часов,указывающее, что вы вошли в режим настройки; каждое короткое нажатие кнопки (MODE) переключается на мигающую дату--- мигающую температуру--- мигающую влажность--- мигающую скорость ветра, соответствующую мигающей скорости ветра,каждое короткое нажатие кнопки (NEXT) для переключения сигнализации высокой скорости ветра --- установка единицы скорости ветра- установлены единицы (м/с, км/ч, mph, узлы, bft),Соответствующие настройки выбора, такие как: высокий сигнал тревоги --- установка устройства, короткое нажатие клавиши (+ / -), чтобы завершить настройку, необходимость короткого нажатия кнопки (SET/HISTORY), чтобы увидеть символ будильника,Установка символа будильника на дисплее вступает в силу, в этом режиме также можно отменить символ сигнализации, сигнализация недействительна, долгое нажатие кнопки (MODE) в течение 3 секунд для сохранения и выхода для завершения настройки.
8. >Сигнализация дождя и установка устройства: в режиме загрузки нажмите и удерживайте кнопку (MODE) в течение 3S секунд, в это время вы можете увидеть цифровое мигание экрана часов,указывающее, что вы вошли в режим настройки; каждое короткое нажатие (MODE) кнопки переключается на дату мигает--- температура мигает--- влажность мигает--- скорость ветра мигает--- дождь мигает, соответствующий мигает дождь,каждое короткое нажатие кнопки (NEXT) для переключения сигнализации о сильном дождье --- установка блока дождя. единицы установлены (мм, дюйма),Соответствующие настройки выбора, такие как: высокий сигнал тревоги --- установка устройства, короткое нажатие клавиши (+ / -), чтобы завершить настройку, необходимость короткого нажатия кнопки (SET/HISTORY), чтобы увидеть символ будильника,Установка символа будильника на дисплее вступает в силу, в этом режиме также можно отменить символ сигнализации, сигнализация недействительна, долгое нажатие кнопки (MODE) в течение 3 секунд для сохранения и выхода для завершения настройки.
9. >В режиме загрузки нажмите и удерживайте кнопку (MODE) в течение 3 с.указывающее, что вы вошли в режим настройки; каждое короткое нажатие (MODE) кнопки переключается на дату мигающий--- температура мигающий--- влажность мигающий--- скорость ветра мигающий--- дождь мигающий--- барометрическое давление мигающее,соответствующее мигающему давлению воздуха, Each short press (NEXT) button toggles the barometric pressure high alarm--- barometric low alarm--- barometric pressure 12-hour trend chart--- barometric pressure 24-hour trend chart--- barometric pressure unit settingУстановлены единицы (hPa, inHg, mmHg).Соответствующие настройки выбора, такие как: высокая тревога---низкая тревога--- настройка устройства, короткое нажатие клавиши (+ / -), чтобы завершить настройку,сигнализация должна быть нажата на клавишу (SET/HISTORY), чтобы увидеть символ будильника, отображает символ будильника настройка вступает в силу, в этом режиме также может отменить символ будильника, тревога недействительна, долгое нажатие кнопки (MODE) в течение 3 секунд для сохранения и выхода для завершения настройки.
10. >Просмотр исторических данных: в нормальном рабочем режиме нажмите и удерживайте кнопку SET/HISTORY в течение 3 секунд, в это времяИсторические данные в правом верхнем круге мигает и вошел в режим исторических данных, короткое нажатие кнопки (-/+) для проверки исторических данных.

5. Инструкция по сборке

   1.Установка продукции:открыть коробку, вынуть аксессуары продукции, упаковку аксессуаров;Загрузить полукруг стандарта скорости ветра в направлении полукруга колонны и заблокировать винты (см. рисунок А после установки);(Шрубы были заблокированы на заводе, а запасные части PA2.3*8mm предварительно поставлены в комплектации аксессуаров);

2. Вставить полукруг ветрового ведра в направлении полукруга колонны и закрепить винты (см. рисунок B после установки);(Шрубы были заблокированы на заводе, а запасные части PA2.3*8mm предварительно поставлены в комплектации аксессуаров);
3. Установка изделия: снять изделие и установить опорный стержень D9, заблокировать алюминиевый лист D8 с витками 20*8*2,5 мм и M4*6 мм;(Алюминиевый лист и винты M4 предварительно заперты в положении D8 на заводе);
4. Установка продукта: Откройте крышку аккумулятора и загрузите 3 щелочных аккумулятора LR6AA 1.5V, соответствующие положительной и отрицательной стадиям, в это время, смотрите, как светодиод D13-битный мигает 11 раз подряд,что нормально для включения, застегните крышку аккумулятора;
4. 5Продукт сначала испытывается, а затем устанавливается и фиксируется:

5. питание продукта: сначала установить батарею (внутреннего устройства) или питание USB, а затем установить батарею (внешнего устройства);

   b. подключение продукта: помещение начинает искать сигналы, и подключение успешно в течение 3 минут;и внутренняя машина будет отображать температуру и влажность наружного блока;Если поиск не удается, нажмите любую клавишу внутреннего устройства, чтобы начать поиск (или выключите и перезапустите питание)

   c. подключение ПК: (согласно руководству по эксплуатации 9 ПК);

   d. Нормальная производительность: т.е. может быть установлена и использована как фиксированное устройство на открытом воздухе;



   6Установка и крепление изделия:

   на оболочке изделия есть обозначение N и стрелка, что соответствует положительному направлению установки N во время установки;

   верхняя оболочка солнечной панели имеет слово S, и установка расположена в положительном направлении S, чтобы солнечная энергия могла более эффективно преобразовывать электрическую энергию;

   c. Установка основания, может быть закреплена внизу или сбоку, 4 винта KA4.0*40 мм;

   d. Фиксация основания: проверка баланса уровня;









   Шаги для использования продукта ((Последовательные шаги)

   1.>Открыть упаковку, вынуть продукт и аксессуары и собрать аксессуары наружного блока (согласно шестому содержанию, инструкция по сборке завершена).

5. 2. Установите батарею внутреннего блока или питание USB, а затем установить батарею наружного блока.

   3Внутри помещений устройство начинает искать сигнал, и соединение успешно в течение 3 минут, и внутри помещений устройство будет отображать температуру и влажность наружного устройства.

4. Согласно руководству по эксплуатации ПК, загрузить ПК программное обеспечение, подключить продукт к ПК с помощью кабеля передачи данных, и данные о продукте можно увидеть на ПК.b. с стороны ПК продукт может быть подключен к программному обеспечению ПК через USB-кабель передачи данных, а интерфейс ПК-программного обеспечения может читаться с данными продукта.продукт подключен для чтения данных в обычном режиме;

5. 5При наличии аномалии в испытании продукта, повторить операцию в соответствии с содержанием руководства или см. десятую примечание.



   6Если производительность испытания продукта нормальна, его можно установить и закрепить.

   a. Внутренняя функция может принимать данные наружного устройства, и продукт принимает их нормально.
